Univers Haut Moteur - Culasse
Le haut moteur regroupe la culasse et les organes qui assurent notamment l’admission, l’échappement, la distribution des gaz et l’étanchéité de la chambre de combustion. Sélectionnez votre motorisation pour identifier les pièces correspondant à la culasse et à ses équipements.
Les indispensables
![Poussoir de soupape FAI AutoParts [BFS148S]](https://media.partauto.fr/p/1/6/3/2/6/9/2/6/16326926-large_default.jpg "Poussoir de soupape FAI AutoParts [BFS148S]")
![Joint, couvre-culasse CORTECO [HT300C]](https://media.partauto.fr/p/1/3/8/1/1/5/7/9/13811579-large_default.jpg "Joint, couvre-culasse CORTECO [HT300C]")
![Joint de cache culbuteurs CORTECO [023150P]](https://media.partauto.fr/p/7/4/1/8/7/9/1/7418791-large_default.jpg "Joint de cache culbuteurs CORTECO [023150P]")
![Jeu de boulons de culasse de cylindre ELRING [758.300]](https://media.partauto.fr/p/1/4/7/4/3/4/6/1/14743461-large_default.jpg "Jeu de boulons de culasse de cylindre ELRING [758.300]")
![Poussoir de soupape INA [420 0086 10]](https://media.partauto.fr/p/1/3/9/3/4/9/7/8/13934978-large_default.jpg "Poussoir de soupape INA [420 0086 10]")
![Culbuteur, distribution INA [422 0107 10]](https://media.partauto.fr/p/1/3/9/3/5/1/0/3/13935103-large_default.jpg "Culbuteur, distribution INA [422 0107 10]")
![Culbuteur, distribution FRECCIA [RA06-949]](https://media.partauto.fr/p/1/6/0/0/4/4/7/4/16004474-large_default.jpg "Culbuteur, distribution FRECCIA [RA06-949]")
![Poussoir de soupape INA [420 0209 10]](https://media.partauto.fr/p/1/3/9/3/5/0/0/6/13935006-large_default.jpg "Poussoir de soupape INA [420 0209 10]")
![Bague d'étanchéité, tige de soupape ELRING [701.289]](https://media.partauto.fr/p/1/4/7/4/1/5/9/2/14741592-large_default.jpg "Bague d'étanchéité, tige de soupape ELRING [701.289]")
![Joint de cache culbuteurs CORTECO [026657H]](https://media.partauto.fr/p/1/3/7/7/8/2/3/5/13778235-large_default.jpg "Joint de cache culbuteurs CORTECO [026657H]")
Toutes nos catégories Haut Moteur - Culasse
Bien choisir
Que regroupe le haut moteur ?

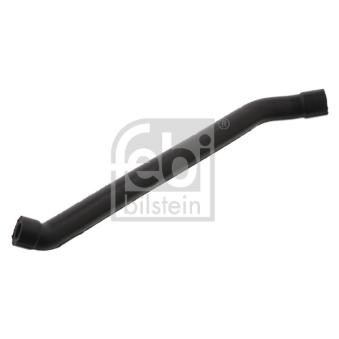

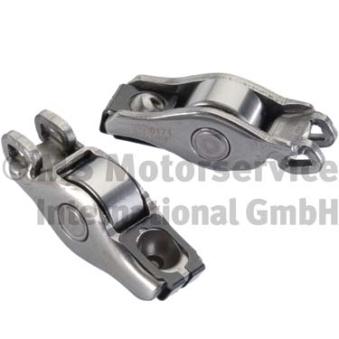

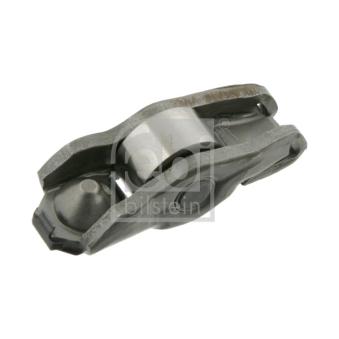

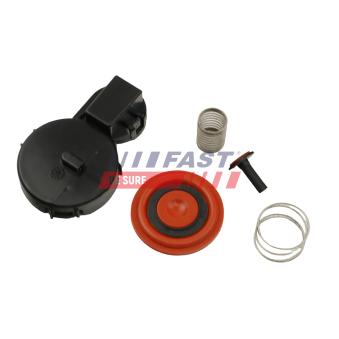

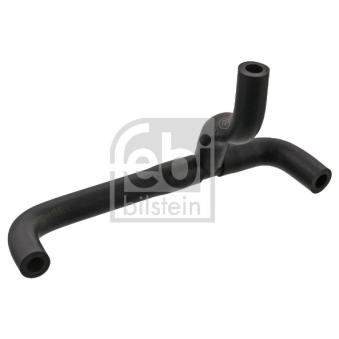

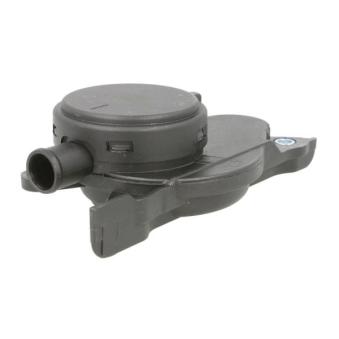

Le haut moteur comprend principalement la culasse, les soupapes, arbres à cames, poussoirs, culbuteurs, joints et éléments de ventilation du carter. Il gère l'admission, l'échappement et une grande partie de la distribution des gaz.
- Culasse et soupapes
- Arbres à cames et commande
- Joints et ventilation
Quel est le rôle de la culasse ?
La culasse ferme la partie supérieure des cylindres et contient les conduits d'admission et d'échappement ainsi que de nombreux organes de distribution. Elle doit assurer à la fois étanchéité, refroidissement et lubrification.
- Ferme les chambres de combustion
- Guide les gaz
- Intègre circuits d'huile et de refroidissement
Quels signes peuvent indiquer un problème ?
Consommation d'huile, fuite externe, bruit de poussoir, perte de compression, fumée ou mélange huile-liquide de refroidissement peuvent conduire à contrôler différents organes du haut moteur.
- Fuite ou consommation d'huile
- Bruit de distribution
- Perte de compression
Que vérifier lors d'une intervention ?
Plans de joint, jeux de soupapes, état des arbres à cames, visserie et couples de serrage doivent être contrôlés selon le moteur. Les vis de culasse sont souvent remplacées lorsqu'elles sont de type extensible.
- Contrôler les plans de joint
- Respecter ordre et couple de serrage
- Vérifier les jeux et portées
Les principaux éléments du haut moteur
| Élément | Rôle | Signe de contrôle | Point pratique |
|---|---|---|---|
| Culasse | Ferme les cylindres et guide les gaz | Surchauffe, fuite, perte de compression | Contrôler planéité si nécessaire |

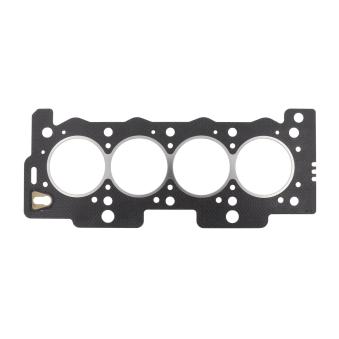

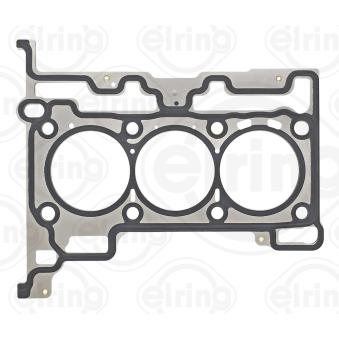

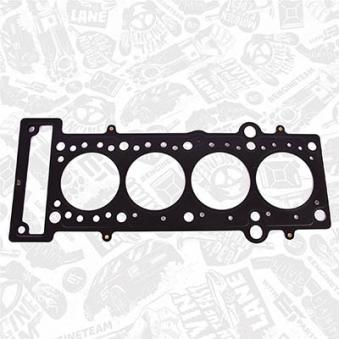

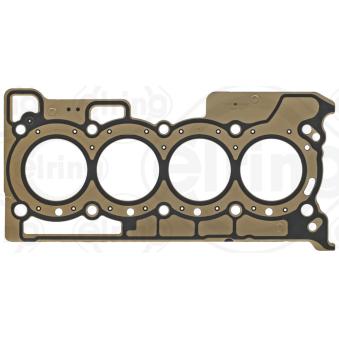

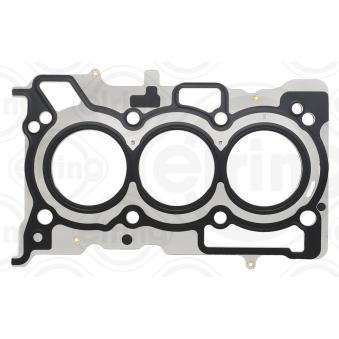

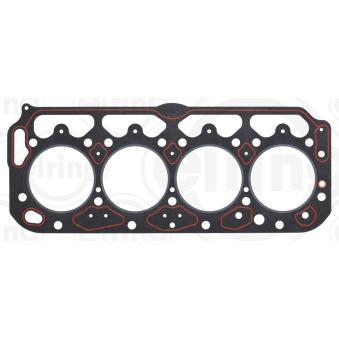

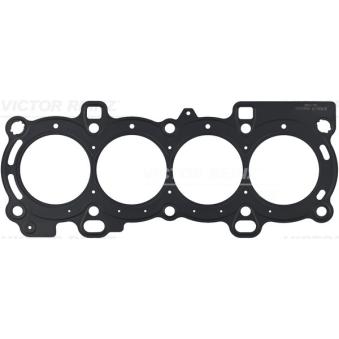

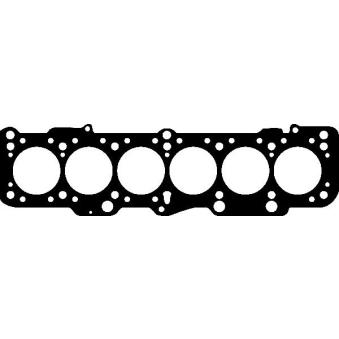

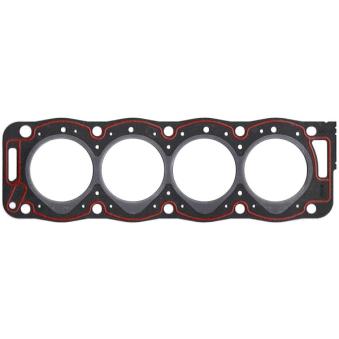

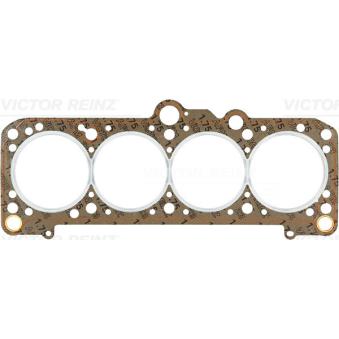

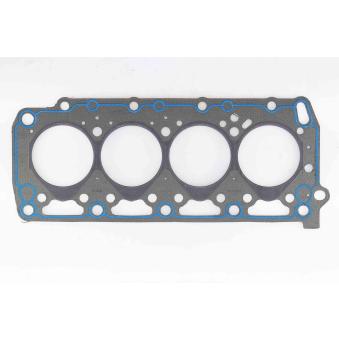

| Joint de culasse | Étanchéifie combustion, huile et liquide | Surpression, mélange de fluides, fuite | Choisir l'épaisseur prévue |
| Arbre à cames | Commande l'ouverture des soupapes | Bruit, usure de cames, défaut de calage | Lubrification essentielle |

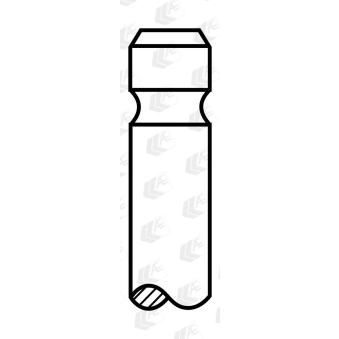

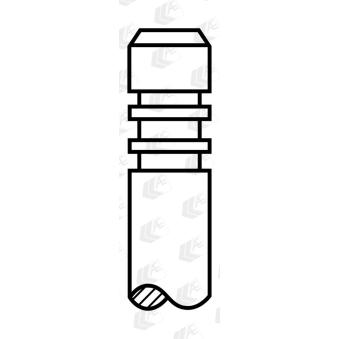

| Soupapes / poussoirs | Gèrent admission et échappement | Compression faible, bruit | Jeu ou rattrapage hydraulique selon moteur |
Que contrôler selon le symptôme ?
| Symptôme | À contrôler | Pourquoi |
|---|---|---|

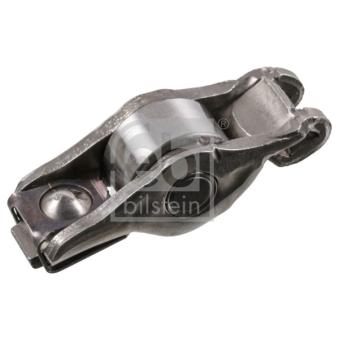

| Bruit en haut moteur | Poussoirs, culbuteurs et arbre à cames | Un jeu ou un défaut de lubrification peut être en cause |

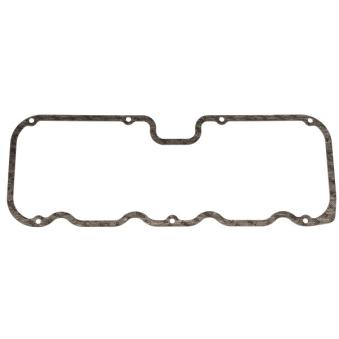

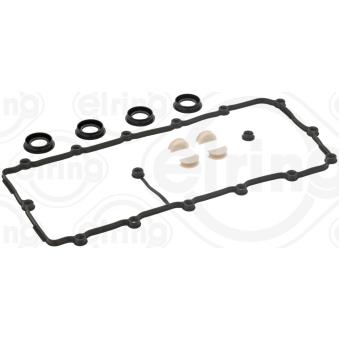

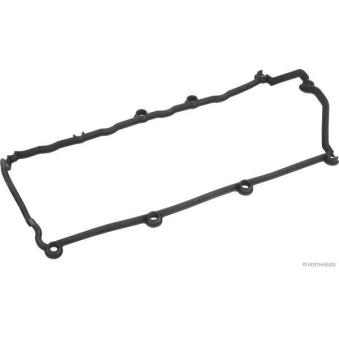

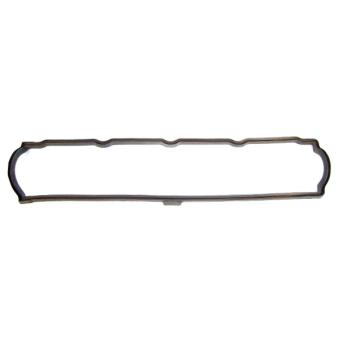

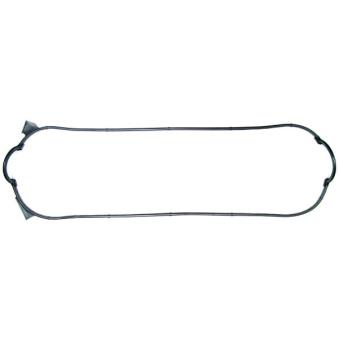

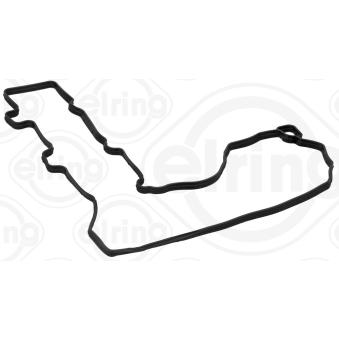

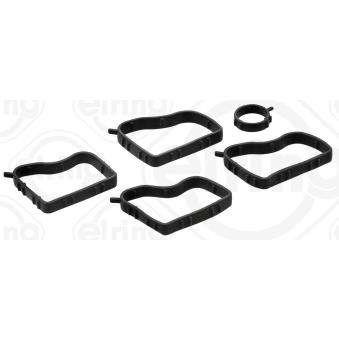

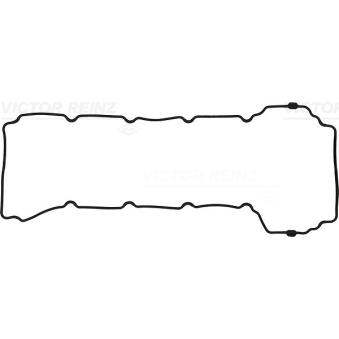

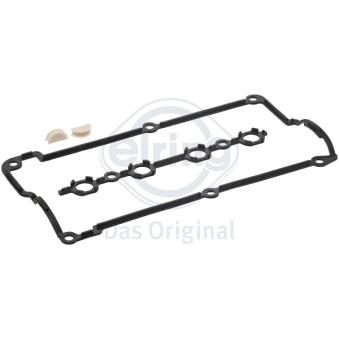

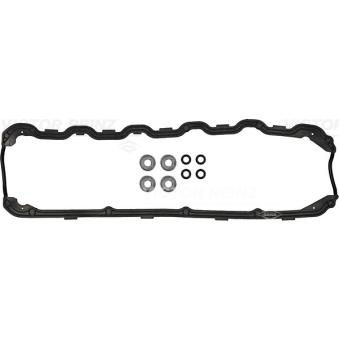

| Huile autour du couvre-culasse | Joint et couvercle | Une fuite externe est fréquente à cet endroit |
| Perte de compression | Soupapes, siège et joint de culasse | L'étanchéité de la chambre peut être insuffisante |
| Mayonnaise ou surpression circuit | Joint de culasse et culasse | Un passage entre circuits est possible |
Questions fréquentes de nos clients

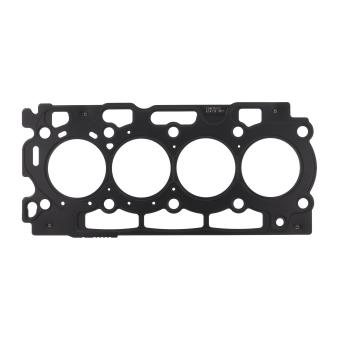

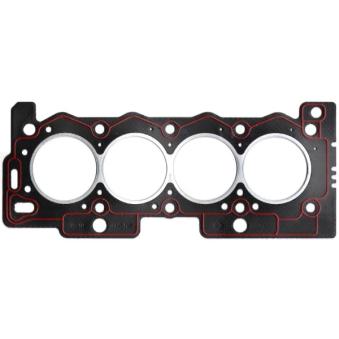

Quels sont les symptômes d'un joint de culasse défectueux ?
Ils peuvent inclure surchauffe, surpression du circuit, consommation de liquide ou mélange de fluides, mais un diagnostic est nécessaire avant de conclure.

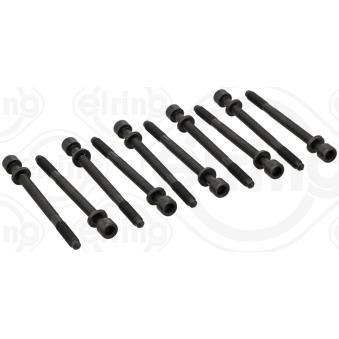

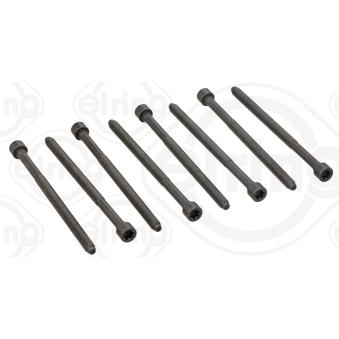

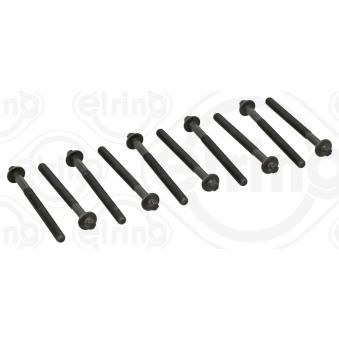

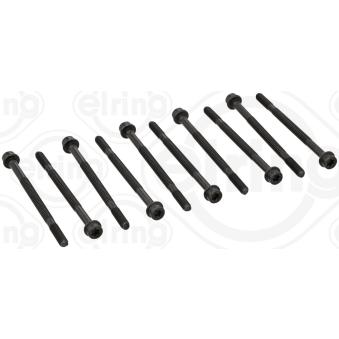

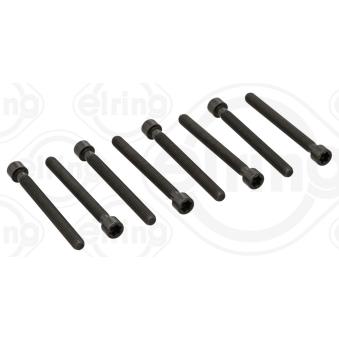

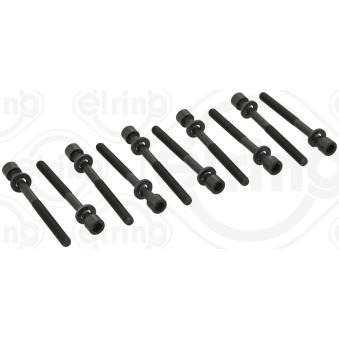

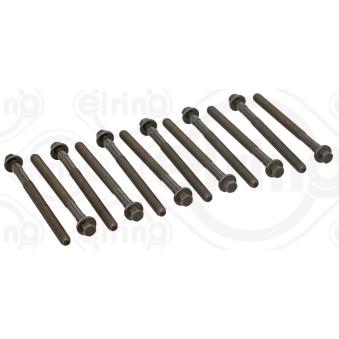

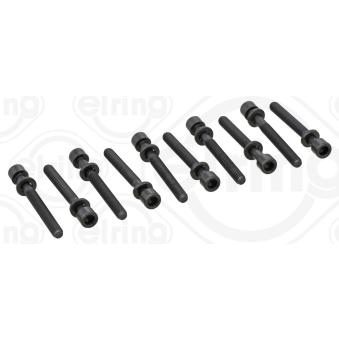

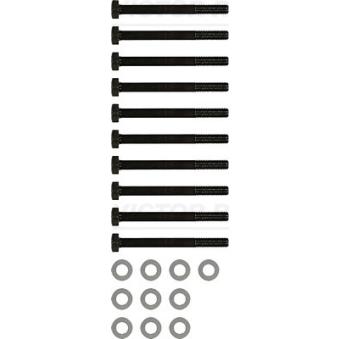

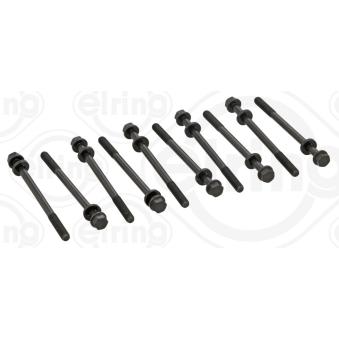

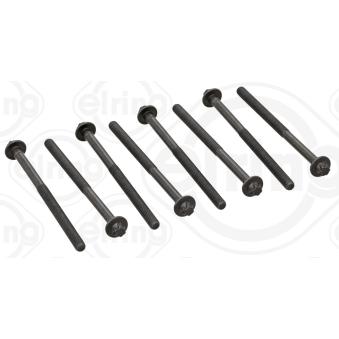

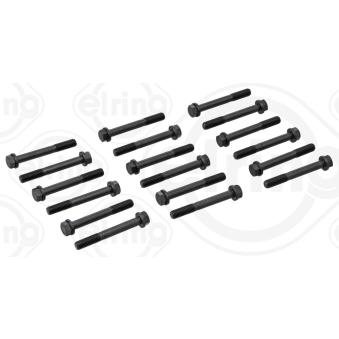

Les vis de culasse doivent-elles être remplacées ?
Souvent oui lorsqu'elles sont de type extensible. Il faut suivre la procédure du moteur.

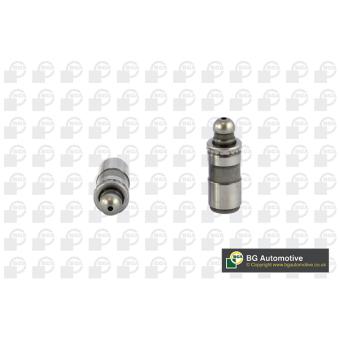

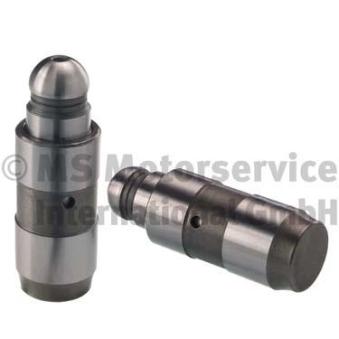

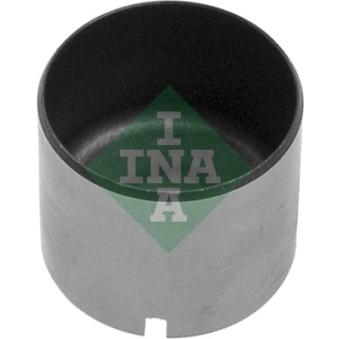

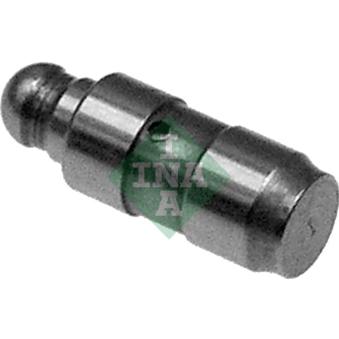

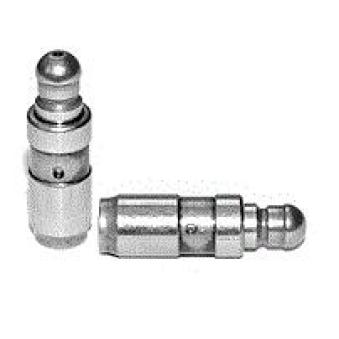

Un poussoir hydraulique peut-il faire du bruit ?
Oui, notamment s'il se vide, s'use ou reçoit une lubrification insuffisante.
Faut-il rectifier une culasse à chaque démontage ?
Non. Sa planéité et son état doivent être contrôlés avant de décider d'une rectification.
Un arbre à cames usé peut-il réduire les performances ?
Oui si les cames ne commandent plus correctement l'ouverture des soupapes.
Pourquoi le jeu aux soupapes est-il important ?
Un jeu incorrect peut perturber la fermeture ou l'ouverture des soupapes et accélérer l'usure.

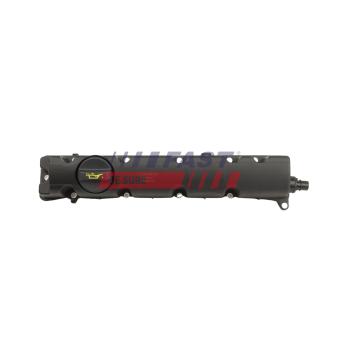

Le couvre-culasse et la culasse sont-ils la même pièce ?
Non. Le couvre-culasse ferme la partie supérieure de la culasse et protège la distribution.
