Univers Direction
Les pièces de direction transmettent les actions du conducteur aux roues directrices et contribuent à la précision du guidage du véhicule. Sélectionnez votre véhicule pour retrouver crémaillères, rotules, biellettes et composants adaptés à son système de direction et à son montage.
Les indispensables
![Rotule de barre de connexion DAYCO [DSS1005]](https://media.partauto.fr/p/1/3/7/2/9/7/6/2/13729762-large_default.jpg "Rotule de barre de connexion DAYCO [DSS1005]")
![Rotule de direction intérieure, barre de connexion A.B.S. [240031]](https://media.partauto.fr/p/1/3/9/6/2/3/7/7/13962377-large_default.jpg "Rotule de direction intérieure, barre de connexion A.B.S. [240031]")
![Moteur électrique, transmission de direction CEVAM [173333]](https://media.partauto.fr/p/1/3/1/6/5/4/0/8/13165408-large_default.jpg "Moteur électrique, transmission de direction CEVAM [173333]")
![Rotule de barre de connexion avant droit MERTZ [M-S0512]](https://media.partauto.fr/p/1/7/7/5/2/8/9/5/17752895-large_default.jpg "Rotule de barre de connexion avant droit MERTZ [M-S0512]")
![Rotule de barre de connexion avant gauche MERTZ [M-S0511]](https://media.partauto.fr/p/1/7/7/5/2/8/8/9/17752889-large_default.jpg "Rotule de barre de connexion avant gauche MERTZ [M-S0511]")
![Jeu de joints-soufflets, direction avant AUTOFREN SEINSA [D9001]](https://media.partauto.fr/p/1/5/0/7/3/0/3/7/15073037-large_default.jpg "Jeu de joints-soufflets, direction avant AUTOFREN SEINSA [D9001]")
![Rotule de barre de connexion SKF [VKDY 313009]](https://media.partauto.fr/p/9/5/2/4/9/3/4/9524934-large_default.jpg "Rotule de barre de connexion SKF [VKDY 313009]")
![Rotule de barre de connexion MERTZ [M-S0207]](https://media.partauto.fr/p/1/7/7/5/1/3/2/8/17751328-large_default.jpg "Rotule de barre de connexion MERTZ [M-S0207]")
![Joint-soufflet, direction ORIGINAL IMPERIUM [29491]](https://media.partauto.fr/p/1/4/9/5/8/3/9/1/14958391-large_default.jpg "Joint-soufflet, direction ORIGINAL IMPERIUM [29491]")
![Rotule de barre de connexion DELPHI [TA977]](https://media.partauto.fr/p/1/3/8/8/9/9/3/8/13889938-large_default.jpg "Rotule de barre de connexion DELPHI [TA977]")
Toutes nos catégories Direction
Bien choisir
Quels éléments composent la direction ?
La direction transmet le mouvement du volant aux roues. Elle comprend notamment la colonne, la crémaillère ou le boîtier de direction, les biellettes et rotules, ainsi que le système d’assistance lorsqu’il existe. Cette assistance peut être hydraulique, électrohydraulique ou électrique.
- Colonne et cardans de direction
- Crémaillère, biellettes et rotules
- Pompe, moteur ou module d’assistance selon le véhicule
Quels signes doivent conduire à un contrôle ?
Un jeu au volant, une direction dure, des claquements, un volant qui revient mal au centre, une fuite de liquide ou un voyant de direction assistée peuvent signaler un problème. Les pneus, la géométrie et les éléments de suspension peuvent produire des symptômes proches.
- Jeu ou direction imprécise
- Direction dure ou retour anormal
- Fuite ou voyant d’assistance
Comment choisir une pièce de direction ?
La compatibilité dépend du véhicule mais aussi du type d’assistance et de la version de crémaillère. Sur les directions électriques, la présence d’un moteur, d’un calculateur ou d’un capteur peut imposer une référence précise. Les raccords hydrauliques, le nombre de tours et les fixations doivent aussi correspondre.
- Type d’assistance
- Référence de crémaillère ou colonne
- Raccords, capteurs et fixations
Quels réglages prévoir après réparation ?
Une intervention sur les biellettes, rotules ou la crémaillère peut nécessiter un contrôle du parallélisme. Après remplacement d’une crémaillère hydraulique, le circuit doit être rempli et purgé selon la procédure prévue. Certains systèmes électriques ou capteurs d’angle demandent également un calibrage ou un diagnostic.
- Contrôle de parallélisme
- Purge du circuit hydraulique si nécessaire
- Calibrage ou diagnostic électronique selon système
Quel élément de direction remplit quelle fonction ?
| Élément | Rôle | Défaut possible | Point de choix |
|---|---|---|---|

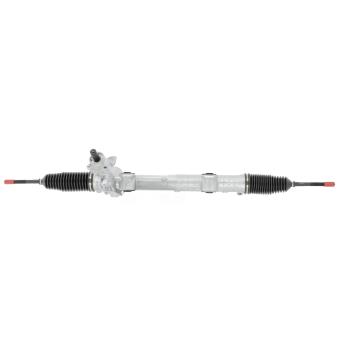

| Crémaillère / boîtier | Transforme la rotation du volant en mouvement latéral | Jeu, fuite, point dur | Type d’assistance et référence exacte |

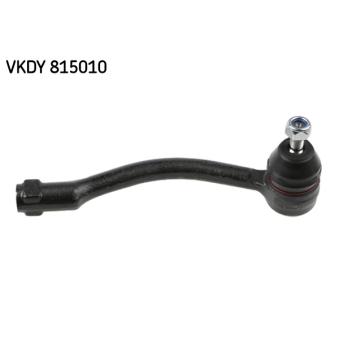

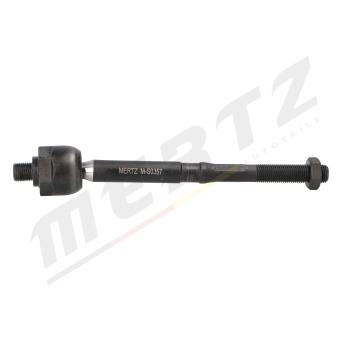

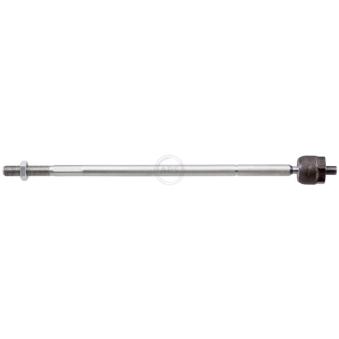

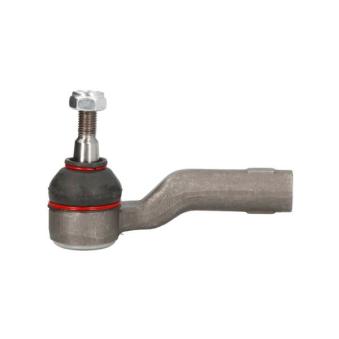

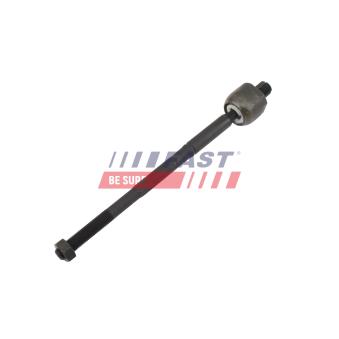

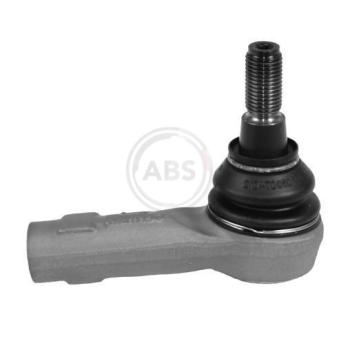

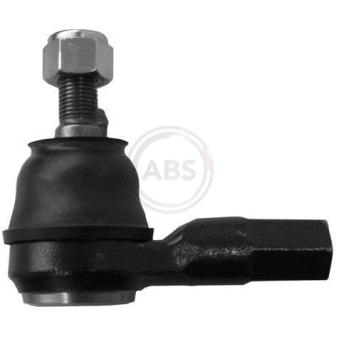

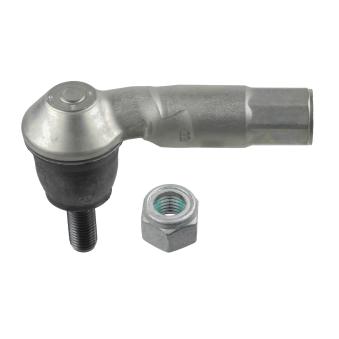

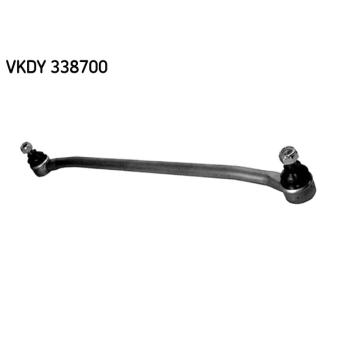

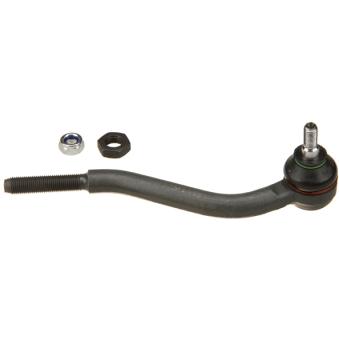

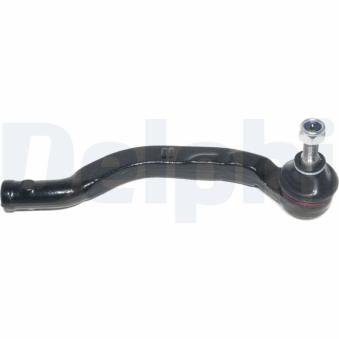

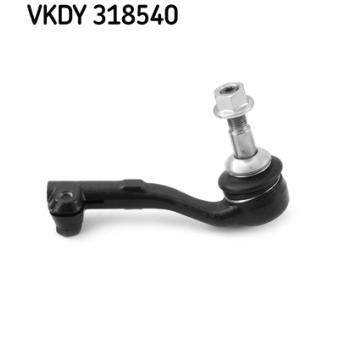

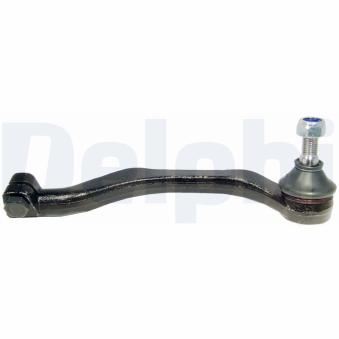

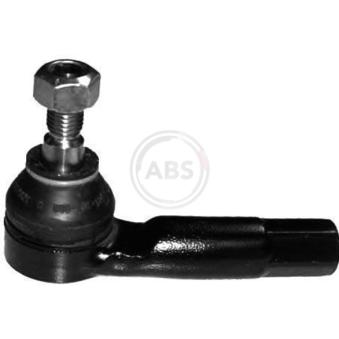

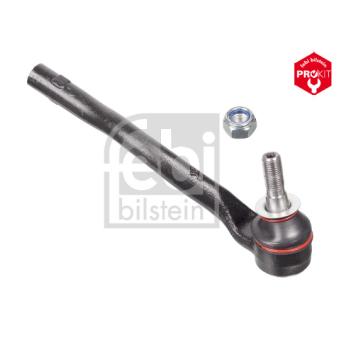

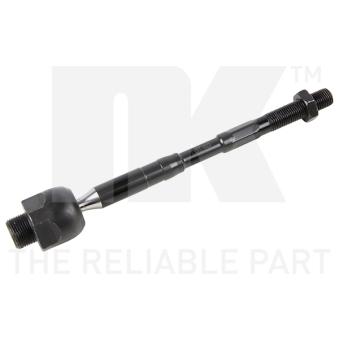

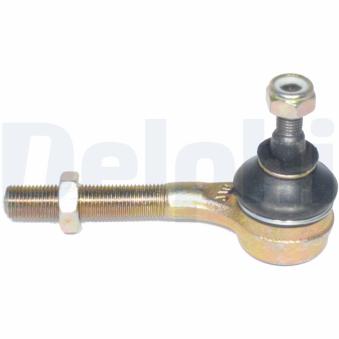

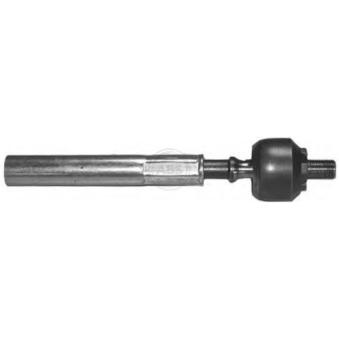

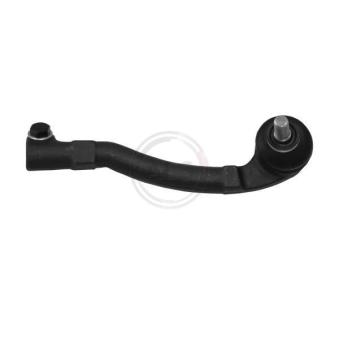

| Biellette et rotule | Transmettent le mouvement aux porte-moyeux | Jeu, claquement, parallélisme instable | Longueur, filetage et côté |
| Pompe ou moteur d’assistance | Réduit l’effort au volant | Direction dure, bruit, voyant | Hydraulique, électrohydraulique ou électrique |
| Colonne / cardan | Relie le volant au mécanisme de direction | Jeu, point dur, bruit | Longueur, cannelures, capteurs et sécurité |
Quel contrôle envisager selon le symptôme ?
| Symptôme | Éléments à contrôler | Pourquoi |
|---|---|---|
| Jeu dans le volant | Rotules, biellettes, crémaillère et colonne | Plusieurs articulations peuvent prendre du jeu |
| Direction dure | Assistance, pompe, niveau de liquide, courroie ou système électrique | L’assistance peut être réduite ou absente |
| Fuite de liquide | Flexibles, raccords, pompe et crémaillère | Le circuit hydraulique doit rester étanche |
| Volant de travers ou pneus usés irrégulièrement | Biellettes, rotules et géométrie | Le réglage de pincement peut être incorrect |
Questions fréquentes de nos clients
Quelle différence entre direction hydraulique et électrique ?
Une direction hydraulique utilise une pompe et un fluide sous pression pour assister le conducteur. Une direction électrique utilise un moteur électrique commandé électroniquement. Les systèmes électrohydrauliques combinent une pompe hydraulique entraînée par un moteur électrique.
Un jeu dans le volant vient-il forcément de la crémaillère ?
Non. Il peut provenir des rotules, biellettes, cardans de colonne, supports ou de la crémaillère elle-même. Un diagnostic du jeu sur l’ensemble de la chaîne de direction est nécessaire avant de remplacer une pièce coûteuse.
Faut-il faire un parallélisme après avoir changé une rotule de direction ?
Oui, un contrôle de géométrie est fortement recommandé après une intervention qui modifie la longueur effective d’une biellette ou le réglage de pincement. Même en comptant les tours au démontage, le réglage final doit être vérifié.
Pourquoi une direction assistée hydraulique peut-elle devenir bruyante ?
Un niveau de liquide incorrect, de l’air dans le circuit, une pompe usée ou une restriction peuvent produire des bruits. La cause doit être identifiée avant de remplacer la pompe.
Une crémaillère remplacée doit-elle être purgée ?
Sur une direction hydraulique, le circuit doit être rempli et purgé conformément à la procédure du véhicule. ZF décrit par exemple des opérations de braquage contrôlé pour chasser l’air, puis un contrôle de fuite et de géométrie.
À quoi sert le capteur d’angle de braquage ?
Il mesure la position et le mouvement du volant pour plusieurs systèmes électroniques, notamment l’ESP et certaines directions assistées. Après certaines réparations, un calibrage peut être nécessaire selon le véhicule.
Peut-on continuer à rouler avec une rotule de direction qui a du jeu ?
Ce n’est pas conseillé. La rotule participe directement au guidage de la roue. Un jeu important peut dégrader la précision de conduite et la géométrie. La pièce doit être contrôlée et remplacée si son usure dépasse les limites prévues.
